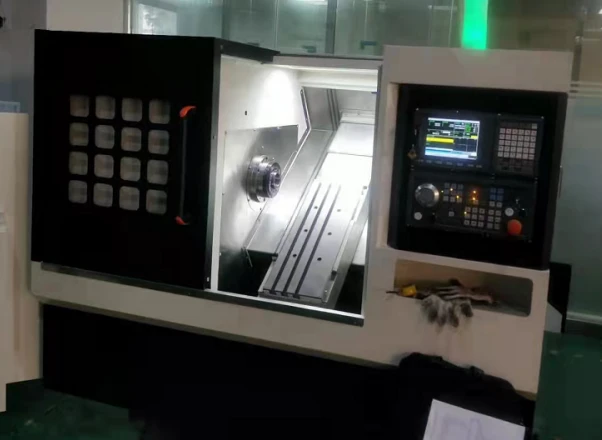

เครื่องกลึง CNC Gang Tool

รุ่นเครื่องมือกล

พารามิเตอร์

หน่วย

เส้นผ่านศูนย์กลางการแกว่งสูงสุดบนเตียง

500

㎜

เส้นผ่านศูนย์กลางการตัดเฉือนสูงสุดบนรถเข็น

450

㎜

ความยาวเครื่องจักรสูงสุด

450

㎜

ช่วงความเร็วแกนหมุน

100-4000

รอบต่อนาที

กำลังมอเตอร์หลัก

7.5/11 กิโลวัตต์

กิโลวัตต์

ปริมาณการโหลดเครื่องมือสูงสุด

8

T

X-การเคลื่อนที่ของแกน/Z-การเคลื่อนที่ของแกน

900/450

㎜

ขั้นต่ำ X-แกน/Z-จำนวนการเคลื่อนที่ของแกน

0.001/0.001

㎜

X-แกน/Z-ความเร็วในการเคลื่อนที่อย่างรวดเร็วของแกน

36/36

เมตร/นาที

โต๊ะทำงาน T-ช่อง มม

3-14*50

มม

X-แกน/Z-ความสามารถในการทำซ้ำของแกน

น้อยกว่าหรือเท่ากับ 0.003/0.005

㎜

ความหยาบผิว

น้อยกว่าหรือเท่ากับ 0.63

อืม

แกนหมุนผ่านเส้นผ่านศูนย์กลางรู

Φ65

㎜

สต็อกบาร์ผ่านเส้นผ่านศูนย์กลางรู

Φ46

㎜

มุมเอียงของเตียง

45



ขนาดภายนอก (ยาว x กว้าง x สูง)

2150*1550*1870

㎜

น้ำหนักสุทธิของเครื่องมือกล

3100

กก

เลขที่

รายการ

พารามิเตอร์

ยี่ห้อ

จำนวน

1

แกนหมุน

A2-5

เคนเทิร์นไต้หวัน

1

แบริ่งแกนหมุน

เอ็นเอสเค

ญี่ปุ่น

6

2

ยูนิตเซอร์โวมอเตอร์แกนหมุน

7.5/11 กิโลวัตต์

ไต้หวัน SYNTEC

1

3

กำลังมอเตอร์แกนหมุน

7.5/11 กิโลวัตต์

ไต้หวัน SYNTEC

1

4

แรงบิดของแกนเซอร์โวมอเตอร์ X-

11 นาโนเมตร

ไต้หวัน SYNTEC

1

5

กำลังเซอร์โวมอเตอร์แกน X-

1.5KW (เบรก)

ไต้หวัน SYNTEC

1

6

แรงบิดของเซอร์โวมอเตอร์แกน Z-

11 นาโนเมตร

ไต้หวัน SYNTEC

1

7

กำลังเซอร์โวมอเตอร์แกน Z-

1.5KW

ไต้หวัน SYNTEC

1

8

ลิเนียร์ไกด์ (แกน X-)

30(บอล)ระดับ P

ดัชนี PMI ของไต้หวัน

2

9

ลิเนียร์ไกด์ (แกน Z-)

30(บอล)ระดับ P

ดัชนี PMI ของไต้หวัน

2

10

บอลสกรู (แกน X-)

32/10

ประเทศญี่ปุ่น THK

1

11

บอลสกรู (แกน Z-)

32/10

ประเทศญี่ปุ่น THK

1

12

ระบบ

ซินเทค 7TA

ไต้หวัน SYNTEC

1

13

แผงควบคุมการทำงาน

แผงเครื่องกลึง

ไต้หวัน SYNTEC

1

14

โมดูลรีเลย์

เครื่องกลึงซีรีส์

ไต้หวัน SYNTEC

1

15

เครื่องใช้ไฟฟ้าพาวเวอร์ซัพพลาย

เบรกเกอร์

ชไนเดอร์

1

16

เครื่องใช้ไฟฟ้าแรงสูง

สารปนเปื้อน

ชไนเดอร์

1

17

เครื่องใช้ไฟฟ้าแรงดันต่ำ

รีเลย์

ชไนเดอร์

1

18

ระบบเชยคอลเลท

ซีเค46(A2-5)

ไต้หวันออโต้

1

19

กระบอกโรตารี (กลวง)

6 นิ้ว

ไต้หวันออโต้

1

20

สถานีไฮดรอลิกมอเตอร์ 2HP

40L

จีนลีมาน

1

21

จำหน่ายเครื่องมือแก๊งค์

63/8T

เครื่องมือแม็กซ์

8

22

ที่วางมีดทรงกลม

Φ25

ที่ยึดเครื่องมือที่น่าเบื่อ

4

23

ที่ใส่เครื่องมือปลายหน้า

20

สี่เหลี่ยมจัตุรัส 20 ตัดเสริม

2

24

ที่ใส่เครื่องมือทรงสี่เหลี่ยม

20

สี่เหลี่ยมจัตุรัส 20 ตัดเสริม

2

25

ฐานเครื่อง

การหล่อแบบรวม

ผลิตเอง

1

26

การ์ดครอบแผ่นโลหะด้านนอก

ผลิตเอง

1

27

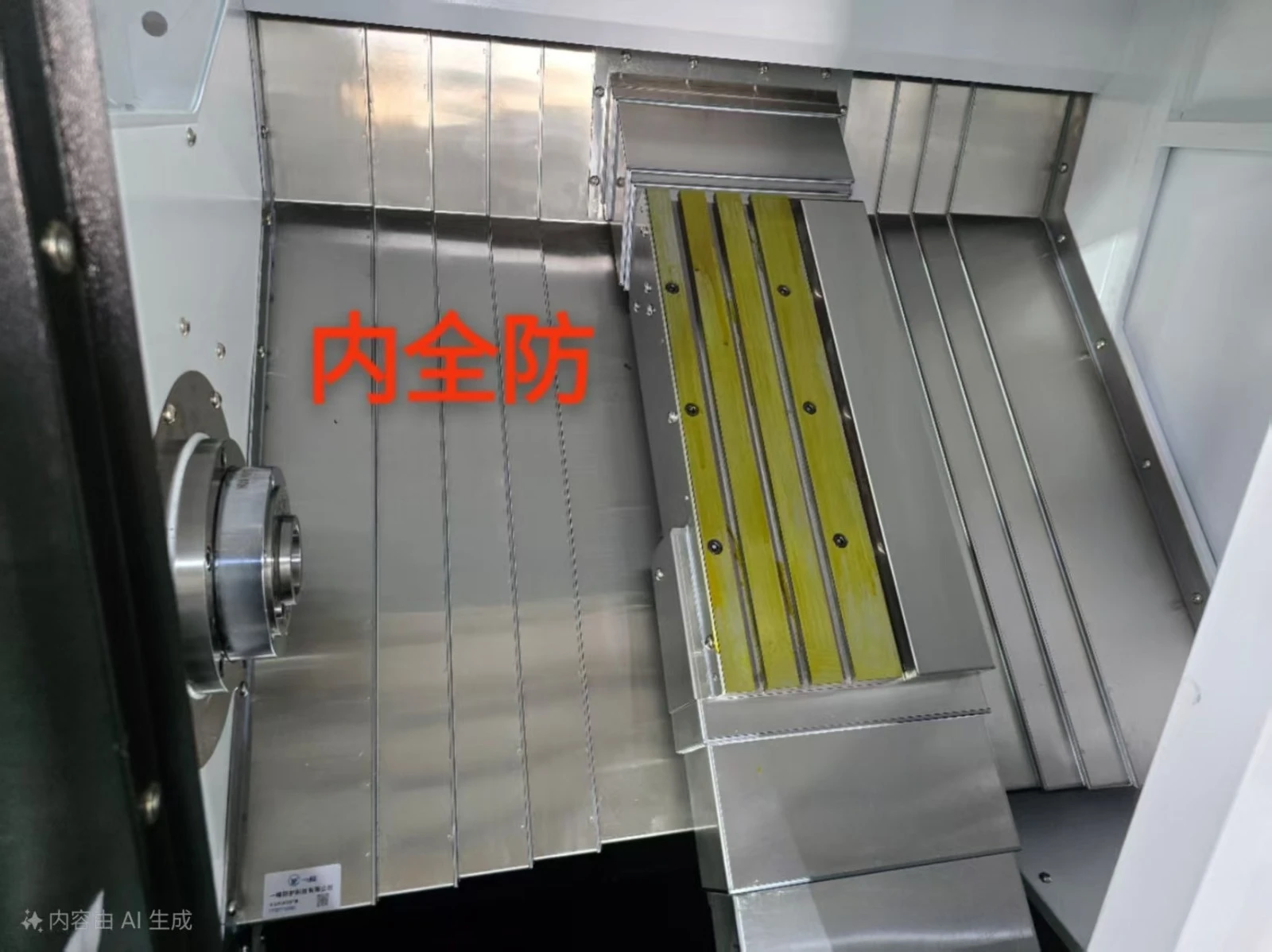

การป้องกันภายใน

สแตนเลส

ผลิต Full Guard ด้วยตนเอง

1

28

แบริ่งบอลสกรู

20แทค

เอ็นเอสเคของญี่ปุ่น

2 แกน

29

การมีเพศสัมพันธ์

18/22

ดีเค

2

30

หัวฉีดน้ำมัน

2/3L

บ่าวจีน

1

31

ปั๊มของเหลวตัด

750W

เซินไห่ประเทศจีน

1

32

กล่องเครื่องมือ

กล่องเครื่องมือพลาสติกแบบพกพา

จีน

1

33

ประแจหกเหลี่ยม

(เมตริก 1.5-10)

จีน

1

34

ไขควง

ไขควงปากแบนและฟิลลิปส์

จีน

2

35

เครื่องอ่านการ์ด CF

ยูดิสก์

เอสเอสเค

1

36

ซีเอฟการ์ด

1GB

ยี่เฉิง

1

37

เท้า

น็อต M24 + แหวนรอง

จีน

6

38

คู่มือระบบ SYNTEC

ซินเทค

1

39

YS-65L (ความยาวแท่ง 1.5 เมตร) เครื่องป้อนเซอร์โว (เหมาะสำหรับสต็อกแท่งขนาด 30/65 มม.)

1. แพลตฟอร์มการสนับสนุนระดับกลาง

หลอดดึงสามอัน

บูชและก้านกระทุ้งขนาดใหญ่ กลาง และเล็ก

จีน

1

40

สายพานลำเลียงชิปแบบโซ่และรถชิป

46X+ชิปรถS106

จีน

1

41

แบตเตอรี่ตัวเข้ารหัส

3.6V

จีน

2
