ซีเอ็นซีแนวตั้ง V1165

แนวตั้ง cnc V1165 พารามิเตอร์รายละเอียดพารามิเตอร์ทางเทคนิคข้อมูลก่อนการขาย

รุ่นสินค้า: V1165

ชื่อสินค้า: เครื่องแมชชีนนิ่งเซ็นเตอร์แนวตั้ง

ระบบมาตรฐาน: FANUC 0IMF/MITSUBISHI/SIEMENS

รายละเอียดสินค้า:

1. X, Y, Z การเดินทางสามแกน: 1100x650x550mm

2. โหมดการหมุนแกนหมุนคือการเชื่อมต่อสายพาน ความเร็วสูงสุด: 10,000 รอบต่อนาที

3. นิตยสารเครื่องมือมีนิตยสารเครื่องมือจัดการดิสก์ 24 เล่ม เพื่อตอบสนองความต้องการของลูกค้า

4. ส่วนหัวเป็นโครงสร้างกล่องหนักที่มีซี่โครงภายในเสริมความแข็งแรงและมีความแข็งแรงสูง

5. วิธีการใช้เครื่องมือแกนหมุนใช้กลไกแรงดันอากาศ แกนหมุนจะถูกกดอย่างสม่ำเสมอระหว่างการใช้เครื่องมือ และอายุการใช้งานของตลับลูกปืนจะยาวนานขึ้น

6. กล่องไฟฟ้าใช้การออกแบบภายในและแยกออกเพื่อแยกแหล่งความร้อนของตัวควบคุม ด้านหน้าใช้ตัวแลกเปลี่ยนความร้อนเพื่อระบายความร้อนเพื่อป้องกันไม่ให้ฝุ่นภายนอกเข้าสู่กล่องไฟ ใช้พัดลมที่ด้านหลังเพื่อระบายความร้อนออกจากแผ่นความร้อนของพัดลม

7. แกนสามแกนใช้สกรูบอลที่มีความแม่นยำสูง รวมกับอุปกรณ์บีบอัดล่วงหน้าที่มีความแม่นยำและอุปกรณ์ปรับความตึงปลาย เพื่อให้แน่ใจว่าฟันเฟืองของเครื่องและการเปลี่ยนรูปจากความร้อนจะถูกเก็บไว้ที่ต่ำเป็นเวลานาน

8. แกน X, Y และ Z ใช้เส้นนำเชิงเส้นแบบลูกกลิ้ง ซึ่งมีความแข็งแกร่งสูง สัญญาณรบกวนต่ำ และสามารถเคลื่อนตัวอย่างรวดเร็วและได้รับความแม่นยำของวงจร ความเร็วในการเคลื่อนที่ที่รวดเร็วคือ 36/36/36 ม./นาที

9. ผลิตภัณฑ์สำเร็จรูปทั้งหมดได้ผ่านการแก้ไขตำแหน่งเลเซอร์และการทดสอบแบบวงกลมเพื่อให้มั่นใจในความถูกต้องของตำแหน่งและลักษณะเซอร์โว และใช้มาตรการตรวจสอบที่เข้มงวดก่อนที่จะส่งเครื่องเพื่อให้แน่ใจว่าเครื่องมีเสถียรภาพในระยะยาว

พารามิเตอร์

เนื้อหาการกำหนดค่ามาตรฐานของ Vertical Cnc Vmc1100

1ระบบควบคุมด้วยตัวเลข: FANUC 0IMF

2ความเร็วสูงสุดของเพลาหลัก: 10000rpm

3 โหมดการหมุนแกนหมุน: สายพาน

เทเปอร์ 4 แกน: BT40/150

การกำหนดค่ามาตรฐาน: นิตยสารเครื่องมือจัดการดิสก์ 24 แผ่น

ความเร็วเคลื่อนที่เร็ว: 36, 36, 36 ม./นาที

(1) ตัดระบบทำความเย็น

(2) ระบบหล่อลื่นอัตโนมัติ

(3) เครื่องตัดและเป่า

(4) ไฟทำงานป้องกันการระเบิด

(5) ไฟเตือนสามสี

(6) สลักเกลียวปรับระดับและตัวเว้นระยะ

(7) กล่องแลกเปลี่ยนความร้อนไฟฟ้า

(8) อุปกรณ์ปรับความตึงสกรูสามแกน

(9) การจัดเก็บโปรแกรม

(10) อินเทอร์เฟซ RS232 และสายสื่อสาร 5 ม

(11) อุปกรณ์ทำความสะอาดในตัวเครื่อง : ปืนฉีดน้ำและปืนลม

(12) เครื่องกำเนิดพัลส์แบบแมนนวล: ล้อมือ

(13) หม้อแปลงไฟฟ้า

(14) ฝาครอบป้องกันแบบยืดไสลด์สามแกน

(15) แผ่นโลหะปิดเต็ม

(16) การกรีดแบบแข็ง

(17) ใบรับรองการตรวจสอบความถูกต้อง

(18) คู่มือเครื่องใช้ไฟฟ้า

(19) คู่มือการใช้งานระบบ

(20) คู่มือการใช้งานโปรแกรมระบบ

(21) แกนที่สี่

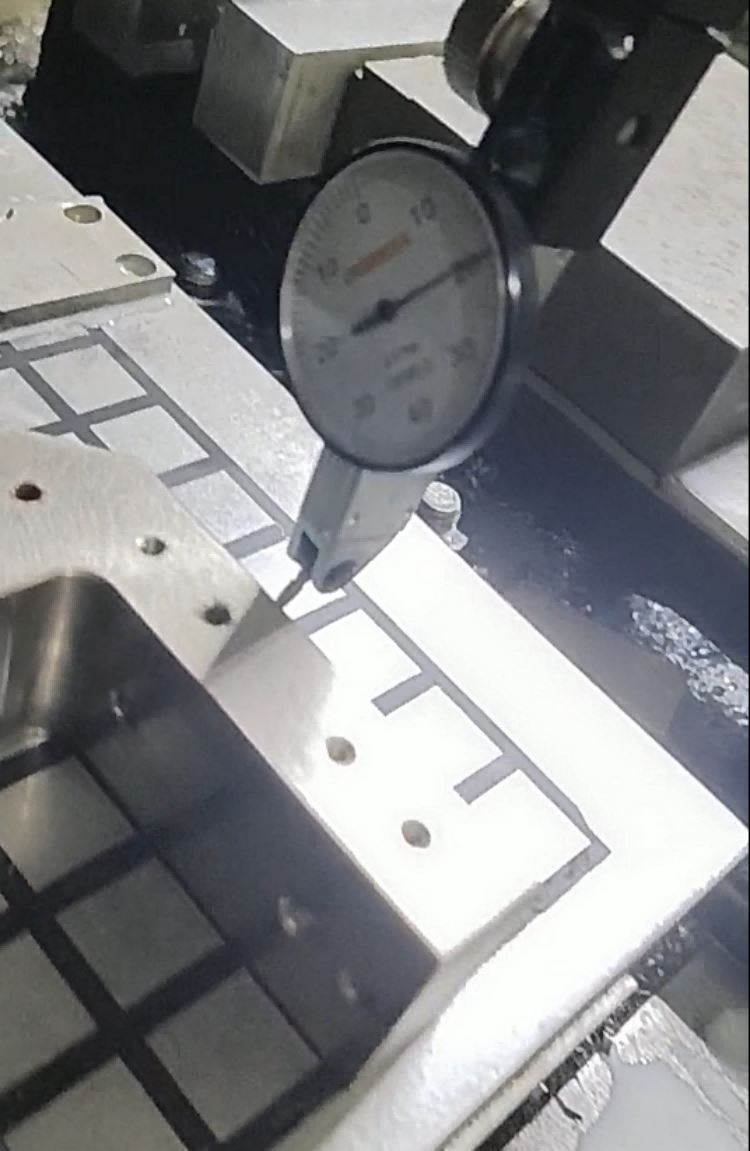

ภาพเครื่อง

เครื่องกัดซีเอ็นซีแนวตั้ง X1165 รายการบรรจุภัณฑ์

หัวจับดอกกัด BT40 ER32

ละติน

ปรับฮอร์น

สมอสายฟ้า

ประแจอัลเลน

ประแจ

ระบบ CNC 1 ชุด (สุ่ม)

คู่มือการใช้งาน

ใบรับรองความสอดคล้อง

คู่มือการใช้งานระบบ CNC

แท่นเปลี่ยนเครื่องมือ

ปืนลมบนเครื่อง

ใบรับรองความสอดคล้อง

วิธีการขับเคลื่อนของ Vertical Cnc V1165

อุปกรณ์ขับเคลื่อนคือส่วนขับเคลื่อนของแอคทูเอเตอร์ของศูนย์เครื่องจักรกลซีเอ็นซี ซึ่งรวมถึงชุดขับเคลื่อนแกนหมุน หน่วยป้อน มอเตอร์แกนหมุน และมอเตอร์ป้อน ภายใต้การควบคุมของอุปกรณ์ควบคุมเชิงตัวเลข สปินเดิลและตัวขับป้อนจะถูกรับรู้ผ่านระบบเซอร์โวไฟฟ้าหรือไฮดรอลิกไฟฟ้า เมื่อมีการเชื่อมโยงฟีดหลายตัว การประมวลผลการวางตำแหน่ง เส้นตรง เส้นโค้งระนาบ และเส้นโค้งช่องว่างจะเสร็จสมบูรณ์

ระบบขับเคลื่อนฟีดมีโหมดควบคุมสามโหมด: ลูปแยก ลูปกึ่งปิด และลูปปิดแบบเต็ม การควบคุมแบบวงเปิดและการควบคุมแบบวงปิดควรได้รับการยอมรับว่ามีการใช้องค์ประกอบป้อนกลับของการตรวจจับตำแหน่งและความเร็วเพื่อสร้างระบบป้อนกลับหรือไม่ ความแตกต่างที่สำคัญระหว่างการควบคุมกึ่งปิดและการควบคุมวงปิดแบบเต็มคือ องค์ประกอบการตรวจจับตำแหน่งจะอยู่ในเครื่องมือเครื่อง CNC . โดยทั่วไปการควบคุมแบบวงเปิดจะใช้สเต็ปปิ้งมอเตอร์เป็นส่วนประกอบในการขับเคลื่อน และการควบคุมแบบวงปิดโดยทั่วไปจะใช้มอเตอร์บริการเป็นส่วนประกอบในการขับเคลื่อน

ระบบควบคุมเชิงตัวเลขแบบวงเปิด: วิธีการควบคุมที่ไม่มีอุปกรณ์ป้อนกลับตำแหน่งเรียกว่าการควบคุมแบบวงเปิด หากใช้การควบคุมแบบ open-loop เป็นระบบขับเคลื่อนการป้อน ระบบควบคุมเชิงตัวเลขแบบ open-loop จะเป็นระบบควบคุมเชิงตัวเลข ระบบซีเอ็นซีแบบวงเปิดมักใช้ระบบขับเคลื่อนแบบสเต็ปปิ้ง (รวมถึงมอเตอร์พัลส์ไฟฟ้าแบบอิเล็กโทร-ไฮดรอลิก) เป็นเซอร์โวแอคทูเอเตอร์ ดังนั้นจึงเรียกอีกอย่างว่าระบบขับเคลื่อนแบบสเต็ปปิ้ง เครื่องมือเครื่อง CNC.png ระบบซีเอ็นซีกึ่งวงปิด: วิธีการตรวจจับตำแหน่งกึ่งวงปิดโดยทั่วไปจะติดตั้งองค์ประกอบการตรวจจับตำแหน่งบนเพลาของมอเตอร์ (มักจะติดตั้งโดยผู้ผลิตมอเตอร์) เพื่อควบคุมมุมของมอเตอร์ แล้วขับผ่านบอลสกรู ฯลฯ กลไกจะแปลงมุมเป็นการเคลื่อนที่เชิงเส้นของโต๊ะทำงาน หากความแม่นยำของบอลสกรูสูงเพียงพอและมีช่องว่างน้อย โดยทั่วไปสามารถปฏิบัติตามข้อกำหนดด้านความแม่นยำของเครื่องมือกลได้

ระบบ CNC แบบวงปิดแบบเต็ม: วิธีการควบคุมแบบวงปิดแบบเต็มคือการได้รับค่าการเคลื่อนที่ที่แท้จริงของตำแหน่งโดยตรงจากชิ้นส่วนที่เคลื่อนไหวของเครื่องมือกล ดังนั้นความแม่นยำในการตรวจจับจึงไม่ได้รับผลกระทบจากความแม่นยำของการส่งผ่านทางกล .
