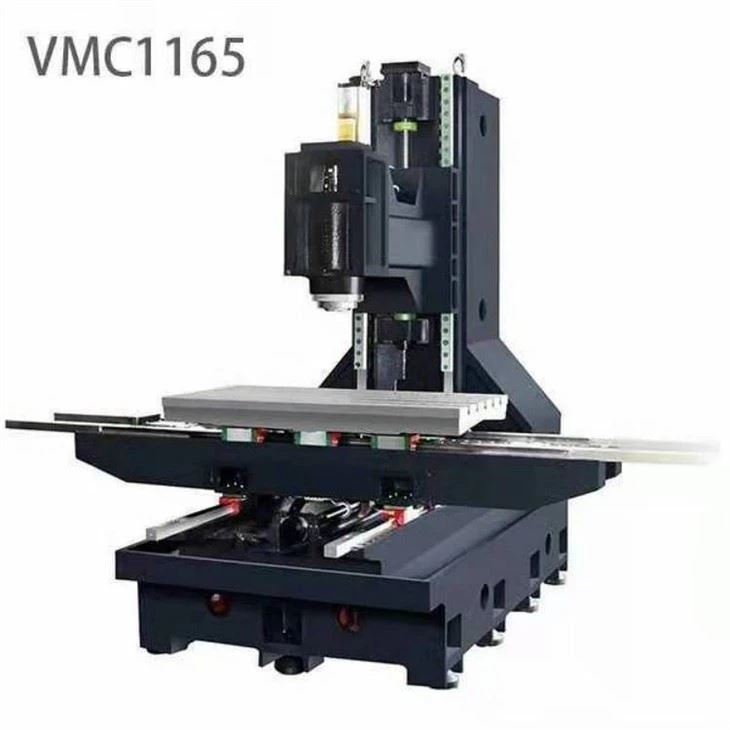

CNC Machining Center รุ่น 1165

CNC Machining center รุ่น 1165 คุณสมบัติ

· เครื่องทั้งหมดใช้การหล่อขึ้นรูปด้วยทรายเรซินคุณภาพสูง ซึ่งผ่านการหลอม การสั่นสะเทือน และอายุตามธรรมชาติเพื่อขจัดความเครียดภายใน

·ฐานกว้างพิเศษ: การหล่อแบบชิ้นเดียวให้ความสามารถในการรองรับน้ำหนักที่เสถียรที่สุด ด้วยการออกแบบแผ่นกั้นน้ำ น้ำหล่อเย็นจึงไม่รั่วไหล

· คอลัมน์รูปแฉกแนวตั้ง: ขยายช่วงของพื้นผิวข้อต่อ และปรับปรุงความแข็งแกร่งของเครื่องมือกล ·มอเตอร์แกน Y ด้านหลัง: ลดระยะห่างระหว่างชิ้นงานบนและล่าง และปรับปรุงความสะดวกในการประมวลผล

การออกแบบหัวซี่โครง: ซี่โครงภายในหนาและขยายเพื่อเสริมความแข็งแกร่งของโครงสร้างและปรับปรุงความเสถียรในการประมวลผลอย่างมาก

พารามิเตอร์

การกำหนดค่ามาตรฐาน

·ฝาครอบป้องกันที่ปิดสนิท

·อีเธอร์เน็ต การ์ด CF และอินเทอร์เฟซ USB

·กล่องเครื่องมือ

·มอเตอร์แกนหมุน

·ระบบหล่อลื่นป้อนอัตโนมัติส่วนกลางแบบรวมศูนย์

·แผ่นรองพื้นเหล็กและสลักเกลียวปรับ

·แกนหมุนสายพาน BT40 1000ORPM

·ระบบทำความเย็น

· ปืนฉีดน้ำแรงดันสูง

· ไฟ LED ทำงาน

·ล้างปืนลม

· แยก handwheel อิเล็กทรอนิกส์

·เครื่องแลกเปลี่ยนความร้อน

. ไฟเตือน LED สามสี

·คู่มือการใช้งานและบำรุงรักษาและข้อมูลวงจรควบคุม

·การกรีดแบบแข็ง

โมเดลศูนย์เครื่องจักรกลซีเอ็นซีจะมีการควบคุมคุณภาพอย่างจริงจังภายในการผลิตและหลังการผลิต

ระยะพิทช์เลเซอร์และการทดสอบชิ้นงานความแม่นยำในแนวตั้ง

เคล็ดลับ:

การเรียนรู้ด้วยตนเองของโปรแกรม CNC Machining Center รุ่น 1165 การเริ่มต้นใช้งานที่ต้องลอง!

1. ความแตกต่างและการเชื่อมต่อระหว่าง M00, M01, M02 และ M30

ผู้เริ่มต้นใช้งานสามารถสร้างความสับสนให้กับโค้ด M ข้างต้นจำนวนมากได้ง่ายมากเมื่อตั้งโปรแกรมศูนย์เครื่องจักรกลซีเอ็นซีระดับเริ่มต้น เหตุผลหลักคือมือใหม่ขาดความเข้าใจในการผลิตและการประมวลผลของศูนย์เครื่องจักรกลซีเอ็นซี และเนื้อหาของหนังสือเรียนบางเล่มไม่ได้อธิบายอย่างละเอียด ความแตกต่างและการเชื่อมต่อมีดังนี้:

M00 เป็นคำสั่งยกเลิกโปรแกรม เมื่อโปรแกรมทำงาน การส่งผ่านเครื่องมือจะสิ้นสุดลงและตลับลูกปืนแกนหมุนจะหยุดลง หลังจากกดปุ่ม RUN อีกครั้ง บล็อกต่อไปนี้จะถูกดำเนินการ สิ่งสำคัญคือโปรแกรมเมอร์ต้องการหยุดเครื่องกลึง CNC ในกระบวนการผลิต (การตรวจสอบชิ้นงาน การปรับแต่ง การกัด ฯลฯ)

M01 เป็นคำสั่งยกเลิกโปรแกรมเสริม เมื่อโปรแกรมทำงาน ปุ่ม "การยกเลิกการเลือก" บนแผงการทำงานจะอยู่ในสถานะ "เปิด" เอฟเฟกต์นี้อาจสมเหตุสมผล ไม่เช่นนั้นคำสั่งจะไม่ถูกต้อง ผลที่เกิดขึ้นจริงหลังการใช้งานจะเหมือนกับของ M00 ซึ่งพบได้บ่อยในการตรวจสอบข้อกำหนดที่สำคัญหรือการระงับชั่วคราว

M02 เป็นคำสั่งให้โปรแกรมหลักสมบูรณ์ เมื่อดำเนินการตามคำสั่งนี้ การส่งผ่านเครื่องมือจะสิ้นสุดลง ตลับลูกปืนแกนหมุนจะสิ้นสุดลง และสารทำความเย็นจะถูกปิด แต่เคอร์เซอร์ของเมาส์ของโปรแกรมจะหยุดลงเมื่อสิ้นสุดโปรแกรม

M30 เป็นคำสั่งให้โปรแกรมหลักสมบูรณ์ เอฟเฟกต์จะเหมือนกับ M02 แต่ความแตกต่างคือเคอร์เซอร์ของเมาส์จะกลับไปที่ส่วนหัวของโปรแกรม ไม่ว่าจะมีบล็อกอื่นๆ หลังจาก M30 หรือไม่

2. การใช้ที่อยู่โดยละเอียด D และ H สำหรับพารามิเตอร์หลักของการชดเชยใบมีด CNC

ในเครื่องมือเครื่อง CNC บางตัว (เช่น FAUNC) พารามิเตอร์หลักของการชดเชยใบมีด CNC D และ H มีฟังก์ชันเดียวกันและสามารถแลกเปลี่ยนได้ตามต้องการ พวกเขาทั้งหมดระบุชื่อที่อยู่โดยละเอียดของหน่วยความจำการชดเชยในเครื่องมือเครื่อง CNC แต่ค่าชดเชยจริงขึ้นอยู่กับ พวกเขาทำการตัดสินใจตามค่าที่ทำเครื่องหมายในที่อยู่โดยละเอียดของหมายเลขค่าตอบแทน ดังนั้น ในศูนย์เครื่องจักรกลซีเอ็นซี เพื่อหลีกเลี่ยงข้อผิดพลาดในการพิมพ์ ปัจจัยมนุษย์ทั่วไปต้องการให้ H เป็นที่อยู่โดยละเอียดของการชดเชยความยาวใบมีด CNC หมายเลขการชดเชยคือ 1 ถึง 20 และ D คือที่อยู่โดยละเอียดของ ใบมีด CNC กึ่งชดเชยและหมายเลขชดเชยคือจาก 24 หมายเลขค่อยๆ (20 มีดของมีด CNC)

ตัวอย่างเช่น: G{{0}}G43H1Z60.0;

G01G41D21X30.0Y45.0F150;

3. การสมัคร G92 และ G54-G59

G54-G59 คือพิกัดระนาบที่กำหนดไว้ก่อนเริ่มการผลิตและการประมวลผล และ G92 คือพิกัดระนาบที่ตั้งไว้ในโปรแกรม หากใช้ G54-G59 ไม่จำเป็นต้องใช้ G92 มิฉะนั้น G54-G59 จะถูกเปลี่ยนและควรป้องกัน

หมายเหตุ: (1) เมื่อใช้ G92 เพื่อกำหนดพิกัดของระนาบ การใช้ G54-G59 จะไม่มีฟังก์ชันทั้งหมด เว้นแต่ว่าจะมีการปิดเครื่องและซอฟต์แวร์ระบบจะรีสตาร์ท หรือใช้ G92 เพื่อตั้งค่า สินค้าใหม่ที่ต้องการพิกัดระนาบชิ้นงาน (2) หลังจากใช้โปรแกรม G92 แล้ว หากเครื่องกลึง CNC ไม่กลับสู่จุดเริ่มต้นที่กำหนดโดย G92 ให้รันโปรแกรมนี้อีกครั้ง ตำแหน่งทางภูมิศาสตร์ปัจจุบันของเครื่องกลึง CNC จะกลายเป็นจุดเริ่มต้นของพิกัดชิ้นงานผลิตภัณฑ์ใหม่ ซึ่งมีแนวโน้มที่จะเกิดอุบัติเหตุด้านความปลอดภัย ดังนั้นจึงต้องใช้ด้วยความระมัดระวัง

4. คำแนะนำในการเลิกจ้าง

G04C_/P_? คือเวลาหยุดชั่วคราวของใบมีดควบคุมดัชนี (การผ่านเครื่องมือสิ้นสุดลง ตลับลูกปืนแกนหมุนไม่สิ้นสุด) และค่าที่ทำเครื่องหมายหลังจากที่อยู่โดยละเอียด P หรือ X คือเวลาหยุดชั่วคราว ค่าที่ทำเครื่องหมายหลังจาก X ต้องมีตำแหน่งทศนิยม มิฉะนั้น จะวัดด้วยหนึ่งในพันของค่าที่ทำเครื่องหมายไว้ โดยใช้วินาที (s) เป็นองค์กร และค่าที่ทำเครื่องหมายหลังจาก P ไม่สามารถมีตำแหน่งทศนิยมได้ (นั่นคือ จำนวนเต็มคือ ระบุ) และ ms (ms ) เป็นองค์กร ?

ตัวอย่างเช่น G04? X2.0; หรือ G04? X2000;

หยุด 2 วินาที

G04?P2000;

อย่างไรก็ตาม ในบางคำแนะนำในการผลิตและการประมวลผลของระบบรู (เช่น G82, G88 และ G89) เพื่อให้มั่นใจในความหยาบของพื้นผิวด้านล่างของรูได้ดียิ่งขึ้น เมื่อใบมีด CNC ถูกผลิตและประมวลผลไปยังด้านล่างของรู จำเป็นต้องหยุดชั่วคราว เวลาแล้วใช้เฉพาะที่อยู่รายละเอียด P เท่านั้น แสดงว่าหากใช้ที่อยู่โดยละเอียด X เพื่อระบุ ระบบควบคุมอัตโนมัติจะคิดว่า X เป็นพิกัดระนาบแกน X เพื่อดำเนินการใช้งาน

ตัวอย่างเช่น G82X80.0Y60.0Z-20.0R5.0F200P2000;

ชก (80.0, 60.0) ไปที่ก้นหลุมแล้วหยุด 2 วินาที

G82X80.0Y60.0Z-20.0R5.0F200X2.0;

การเจาะ (2.0, 60.0) ไปที่ก้นหลุมนั้นไม่หยุดง่าย

5. ในส่วนโปรแกรมเดียวกัน คำสั่งเดียวกัน (อักขระที่อยู่โดยละเอียดเหมือนกัน) หรือกลุ่มคำสั่งเดียวกันจะมีผลหลังจากเกิดขึ้น

ตัวอย่างเช่น: G01G90Z30.{{10}}Z20.0F200; การใช้งานคือ Z20.0 และแกน Z จะไปถึง Z20.0 ทันทีแทนที่จะเป็น Z30.0

ก01G00X30.0Y20.0F200;? มีการนำ G00 มาใช้ (แม้ว่าจะมีค่า F แต่ G01 จะไม่ถูกใช้งาน)

อย่างไรก็ตาม สำหรับรหัสกลุ่มคำสั่งต่างๆ ผลที่เกิดขึ้นจริงจะเหมือนกันเมื่อมีการแลกเปลี่ยนคำสั่งในบล็อกเดียวกัน

ตัวอย่างเช่น: G90G54G00X0Y0Z6{{10}}}.0; และ G00G90G54X0Y0Z60.0; เหมือน.

6. หมายเลขลำดับของส่วนโปรแกรม

หมายเลขลำดับของส่วนโปรแกรมถูกระบุโดยที่อยู่โดยละเอียด N โดยทั่วไป พื้นที่เก็บข้อมูลภายในของอุปกรณ์เครื่องมือเครื่อง CNC ค่อนข้างจำกัด (64K) เพื่อประหยัดพื้นที่จัดเก็บได้ดีขึ้น หมายเลขลำดับของส่วนโปรแกรมจะถูกละเว้น N ระบุเฉพาะรุ่นของส่วนโปรแกรมเท่านั้น ซึ่งสามารถใช้ในการค้นหาและเขียนโปรแกรมได้อย่างสะดวก ไม่มีผลกระทบต่อกระบวนการผลิตทั้งหมด หมายเลขซีเรียลสามารถเพิ่มหรือลดได้ และไม่ได้กำหนดว่าค่าที่ทำเครื่องหมายไว้มีความต่อเนื่อง อย่างไรก็ตาม คำสั่งระบบแบบวนซ้ำ คำแนะนำการข้ามอัตโนมัติ รูทีนย่อย และคำสั่งระบบมิเรอร์ไม่สามารถละเว้นได้
